Рубрика «Стеклоэнергетика». Как выбрать мощность ГПУ для стекольного завода: методика и расчеты

Уважаемые коллеги!

Предлагаем вашему вниманию статью, подготовленную Комитетом по энергоэффективным технологиям Ассоциации «СтеклоСоюз» России (ССР). Данный материал входит в серию публикаций, посвящённых проблемам энергоснабжения предприятий стекольной промышленности.

Определение пиковых и базовых нагрузок, учет резервирования, выбор единичной мощности агрегатов, «золотое сечение» количества установок.

В предыдущей статье мы разобрали экономику и технологию строительства собственной генерации на базе газопоршневых установок (ГПУ). Однако ключевой вопрос, с которым сталкивается каждое предприятие, принимающее решение о внедрении ГПУ, звучит так: какой мощности и в каком количестве устанавливать агрегаты?

Ошибка на этом этапе может свести на нет всю экономическую привлекательность проекта. Как справедливо отмечают специалисты, «правильный подбор мощности — искусство компромисса». Избыточно мощная установка будет большую часть времени работать с низким КПД и высоким удельным расходом топлива. Недостаточная мощность приведет к постоянным перегрузкам и аварийным остановкам. В этой статье мы разберем пошаговую методику выбора мощности и количества ГПУ для стекольного завода.

1. Основа расчета: анализ графика нагрузок

Первый и самый критически важный шаг — анализ почасового графика электрических нагрузок предприятия за период не менее года. Без понимания того, как именно и когда ваше предприятие потребляет электроэнергию, любой расчет будет гаданием.

Что нужно выявить в графике:

• Базовую нагрузку — минимальный уровень потребления, который держится длительное время (например, в ночные часы или в выходные). Это та нагрузка, которая присутствует постоянно, независимо от режима работы.

• Среднюю нагрузку — усредненное значение за анализируемый период.

• Пиковую нагрузку — кратковременные максимумы потребления, связанные с запуском мощного оборудования, технологическими циклами или сезонными факторами.

Для стекольного завода характерен непрерывный режим работы с высоким уровнем базового потребления. Стекловаренные печи работают круглосуточно, и остановка производства обходится крайне дорого. Именно эта особенность делает стекольные заводы идеальными кандидатами для внедрения ГПУ: установка будет работать длительное время с высокой загрузкой, а значит — с максимальной экономической эффективностью.

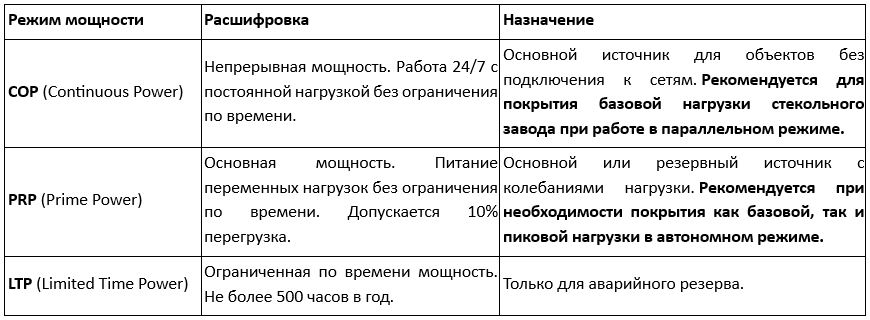

2. Понимание номиналов мощности: COP, PRP, LTP

Прежде чем переходить к расчетам, важно разобраться в терминологии. Международный стандарт ISO 8528-1 и ГОСТ Р ИСО 8528-1-2005 классифицируют генераторы по режимам работы.

Для стекольного завода при параллельной работе с сетью оптимальным является выбор агрегатов в номинале COP, так как они рассчитаны на длительную непрерывную работу с постоянной нагрузкой. При необходимости покрытия пиков (например, в автономном режиме) следует рассматривать PRP.

3. Расчет необходимой мощности

Шаг 1. Определение полной потребляемой мощности

Составьте список всех потребителей электроэнергии и определите их номинальную мощность. Учитывайте как активную (кВт), так и реактивную (кВАр) составляющие.

Важно: ГПУ должна обеспечивать полную мощность (кВА). Активная мощность (кВт) = полная мощность (кВА) × коэффициент мощности (cosφ). Для большинства промышленных потребителей cosφ находится в диапазоне 0,8–0,95.

При расчете суммарной нагрузки необходимо применять коэффициенты спроса (Kс) и одновременности (Kо). Сумма номинальных мощностей всех потребителей дает завышенный результат на 30–50 %, так как не все оборудование работает одновременно и на полной мощности. Коэффициент спроса для стекольного производства обычно составляет 0,7–0,9, коэффициент одновременности — 0,8–0,95.

Шаг 2. Учет пусковых токов

Особое внимание — оборудованию с электродвигателями: компрессоры, вентиляторы, насосы, приводы стеклоформующих машин. Пусковые токи могут в 3–7 раз превышать номинальные. Эти пики необходимо учитывать, чтобы избежать перегрузок станции.

Шаг 3. Определение целевой нагрузки

Ключевое правило: мощность ГПУ подбирается не под пиковую, а под базовую нагрузку.

При параллельной работе с сетью пиковые нагрузки покрываются от внешней сети, поэтому ГПУ рассчитывается на покрытие базовой нагрузки с запасом 10–20 %. В автономном (островном) режиме ГПУ должна покрывать и пиковые нагрузки, что требует увеличения мощности или применения схемы с несколькими агрегатами.

Правильная стратегия: подобрать мощность ГПУ так, чтобы она покрывала базовую нагрузку и работала 85–90 % времени в зоне оптимальной нагрузки (70–90 % от номинала).

Почему это важно? При работе на 50 % нагрузки удельный расход газа увеличивается на 10–15 %, а себестоимость кВт·ч — на 20–30 % по сравнению с работой на 90 % нагрузки. Кроме того, снижается ресурс двигателя из-за неполного сгорания топлива и повышенного нагарообразования.

4. «Золотое сечение»: выбор количества агрегатов

После определения общей мощности встает вопрос: один мощный агрегат или несколько менее мощных? Это стратегическое решение, определяющее экономическую эффективность, надежность и гибкость всей системы.

Оптимальный диапазон загрузки для большинства ГПУ составляет 40–90 % от номинальной мощности.

• Ниже 40 % — повышенный износ, рост выбросов, резкое увеличение себестоимости электроэнергии (из-за роста удельного расхода газа).

• Выше 90 % — снижение надежности, увеличение механического износа, риск аварийных остановок.

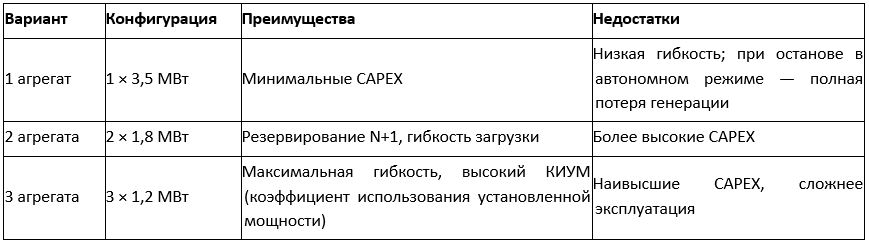

Пример для стекольного завода с базовой нагрузкой 3 МВт:

«Золотое сечение» для большинства промышленных объектов — 2–3 агрегата. Такая конфигурация обеспечивает:

• Резервирование: при выходе из строя одного агрегата остальные продолжают работу.

• Гибкость: возможность отключать часть агрегатов в периоды сниженной нагрузки.

• Оптимальный КИУМ: коэффициент использования установленной мощности остается высоким за счет того, что работающие агрегаты загружены на 70–90 %.

5. Учет резервирования

Для стекольного завода с непрерывным технологическим циклом надежность энергоснабжения — критический фактор. Согласно Правилам устройства электроустановок (ПУЭ), стекольные заводы с непрерывным технологическим процессом, как правило, относятся к I категории надежности электроснабжения, что требует наличия двух независимых источников питания и автоматического ввода резерва (АВР).

Рекомендуемая схема резервирования для ГПУ — N+1: количество работающих агрегатов плюс один резервный.

Резервный агрегат должен находиться в «горячем» резерве — то есть быть в режиме синхронизации с сетью и готовности к мгновенному приему нагрузки. Это позволяет:

• Заменить вышедший из строя работающий агрегат за доли секунды.

• Покрыть кратковременные пиковые нагрузки.

• Использовать агрегат для планового технического обслуживания без остановки генерации.

Важно: ГПУ характеризуются высокой скоростью запуска (выход на номинальную нагрузку за 30–60 секунд), что делает их пригодными для резервирования, но для безаварийного замещения требуется именно «горячий» резерв.

6. Поправочные коэффициенты

При окончательном расчете мощности необходимо учесть ряд факторов:

• Коэффициент запаса мощности — 10–30 % для компенсации непредвиденных пиков и старения оборудования.

• Климатические условия — работа на высоте более 1000 м над уровнем моря требует снижения мощности на 1 % на каждые 100 м высоты из-за разреженности воздуха.

• Дерейтинг по температуре — при температуре окружающего воздуха выше +40 °C мощность ГПУ снижается на 7–10 % (в зависимости от производителя). При температуре ниже -30 °C может потребоваться дополнительный подогрев топливного газа и масла.

7. Практические рекомендации для стекольного завода

1. Начните с аудита. Соберите почасовые графики нагрузок за последние 12–24 месяца. Выявите базовую, среднюю и пиковую нагрузки.

2. Не гонитесь за пиками. При параллельной работе с сетью ориентируйтесь на покрытие базовой нагрузки. Пиковые нагрузки — за счет внешней сети.

3. Выбирайте 2–3 агрегата. Это обеспечит оптимальное сочетание CAPEX, надежности и гибкости.

4. Учитывайте когенерацию. Для стекольных заводов с высоким потреблением тепла выбор количества и мощности ГПУ должен учитывать и тепловые нагрузки (не только электрические).

5. Закладывайте резерв. Схема N+1 с «горячим» резервом — минимальное требование для непрерывных производств I категории надежности.

6. Для аварийных потребителей I категории предусмотрите второй резервный источник — например, дизель-генераторную установку (ДГУ) с автоматическим вводом резерва (АВР).

⦿ Заключение

Выбор мощности и количества ГПУ для стекольного завода — это не просто технический расчет, а стратегическое решение, определяющее экономику проекта на десятилетия вперед. Как показывает практика, правильно подобранная конфигурация позволяет достичь окупаемости в 1,5–3 года и снизить себестоимость электроэнергии в 2,5–3,5 раза.

Ошибки на этапе выбора мощности обходятся дорого: избыточная мощность — переплата за оборудование и низкий КПД, недостаточная — простои и аварии. Доверьте расчеты профессионалам, но понимание базовой методики позволит вам принимать взвешенные решения и контролировать качество проработки проекта.

Комитет по энергоэффективным технологиям готов оказать предприятиям отрасли методическую и экспертную поддержку на всех этапах — от сбора исходных данных до выбора поставщика и сопровождения переговоров.
